本专利针对传统农业遥感监测效率低、设备高度不可调、依赖传统能源等问题，提出一种集成控制器、数据存储模块和太阳能供电系统的农业遥感监测分析系统。通过丝杆与活动支架的螺纹连接实现设备高度调节，采用GSM模块实现实时远程数据传输，并利用太阳能光伏电池板与蓄电池组合供电，提升节能环保性，有效提高农田环境监测的实时性与灵活性。

　　农业遥感指的是利用遥感技术对农业资源进行调查，它是将遥感技术与农学技术结合起来，为农业发展服务的一门综合性很强的技术。主要利用遥感技术进行土地资源的调查，土地利用现状的调查与分析，农作物长势的监测与分析，病虫害的预测以及农作物的估产等，是当前遥感应用的最大用户之一。利用遥感技术监测农作物种植面积，农作物长势信息，快速监测和评估农业干旱和病害虫等灾害信息，估算全球范围、全国和区域范围的农作物产量，为粮食供应数量分析与预测预警提供信息。

　　本实用新型的目的在于：提供了一种农业遥感监测分析系统，能够实时监测农田周围的新型，提高监测效率。

　　本实用新型采用的技术方案如下：一种农业遥感监测分析系统，包括固定支架，所述支架上设置有控制器、数据存储模块、无线信号收发模块、供电系统和数据采集模块；所述供电系统为控制器、数据存储模块、无线信号收发模块和数据采集模块供电；所述数据存储模块的输出端与控制器的输入端连接；所述无线信号收发模块与控制器的输入端连接；所述数据采集模块的输出端与控制器的输入端连接；所述固定支架包括丝杆；所述丝杆上设置有活动支架，且所述活动支架与丝杆通过螺纹连接；所述丝杆的一端与连接杆的一端通过回转支承连接；所述连接杆上设置有挡板，且所述连接杆垂直于挡板的几何中心；所述控制器、数据存储模块、无线信号收发模块和数据采集模块均设置在挡板上，且均在挡板的上方。

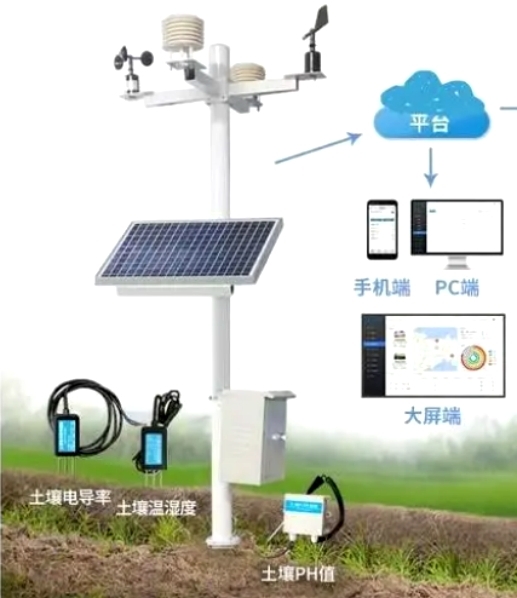

　　本实用新型通过控制器、数据存储模块、无线信号收发模块、供电系统以及数据采集模块组成，通过供电系统为控制器、数据存储模块、无线信号收发模块以及数据采集模块提供电源。数据采集模块采集农田周围的各个环境信息，将采集的数据发送至数据存储模块进行存储。控制器将数据存储模块中的存储的数据通过无线信号收发模块发送至外界，实现实时监测，便于使用者能够远程监控农田周围的环境。

　　由于固定支架与活动支架之间通过螺纹连接，因此当活动支架与地面接触且位置保持不变时，旋转固定支架能够调整固定支架与地面的相对高度，从而实现监测设备的高度的调节。j9.com官网

　　进一步地，所述供电系统包括太阳能光伏电池板和蓄电池；所述太阳能光伏电池板的输出端与蓄电池的输入端连接。

　　进一步地，所述数据采集模块包括墒情传感器和温度传感器；所述墒情传感器的输出端与控制器的输入端连接；所述温度传感器的输出端与控制器的输入端连接。

　　进一步地，所述太阳能光伏电池板在挡板的上方，且与连接杆之间的夹角为60°。

　　1.本实用新型一种农业遥感监测分析系统，使用者能够远程获取数据采集模块所采集的数据，实现实时监测的效果，提高监测效率。

　　2.本实用新型一种农业遥感监测分析系统，通过调整固定支架与活动支架之间的相对位置，从而实现监测设备高度的调节。

　　3.本实用新型一种农业遥感监测分析系统，供电系统使用太阳能光伏电池板和蓄电池，能够起到节能环保的作用。

　　为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图，其中：

　　图中标记：1-控制器、2-数据存储模块、3-无线-活动支架、8-连接杆、9-回转支承、10-挡板、11-太阳能光伏电池板、 12-避雷针。

　　为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型，即所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

　　因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

　　需要说明的是，术语“第一”和“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

　　本实用新型较佳实施例提供的一种农业遥感监测分析系统，包括固定支架，支架上设置有控制器1、数据存储模块2、无线、无线的输入端连接；无线的输入端连接；数据采集模块5的输出端与控制器1的输入端连接；固定支架包括丝杆6；丝杆6上设置有活动支架7，j9.com官网且活动支架7与丝杆6通过螺纹连接；丝杆6的一端与连接杆8的一端通过回转支承9连接；连接杆8上设置有挡板10，且连接杆8垂直于挡板10的几何中心；控制器1、数据存储模块2、无线的上方。

　　本实用新型通过控制器1、数据存储模块2、无线、数据存储模块2、无线提供电源。数据采集模块5采集农田周围的各个环境信息，将采集的数据发送至数据存储模块2进行存储。控制器1将数据存储模块2中的存储的数据通过无线发送至外界，实现实时监测，便于使用者能够远程监控农田周围的环境。

　　由于固定支架与活动支架7之间通过螺纹连接，因此当活动支架7与地面接触且位置保持不变时，旋转固定支架能够调整固定支架与地面的相对高度，从而实现监测设备的高度的调节

　　优选地，供电系统4包括太阳能光伏电池板11和蓄电池；太阳能光伏电池板11的输出端与蓄电池的输入端连接。

　　优选地，数据采集模块5包括墒情传感器和温度传感器；所述墒情传感器的输出端与控制器1的输入端连接；所述温度传感器的输出端与控制器1的输入端连接。

　　优选地，所述太阳能光伏电池板11在挡板10的上方，且与连接杆8之间的夹角为60°。

　　以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型的保护范围，任何熟悉本领域的技术人员在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
